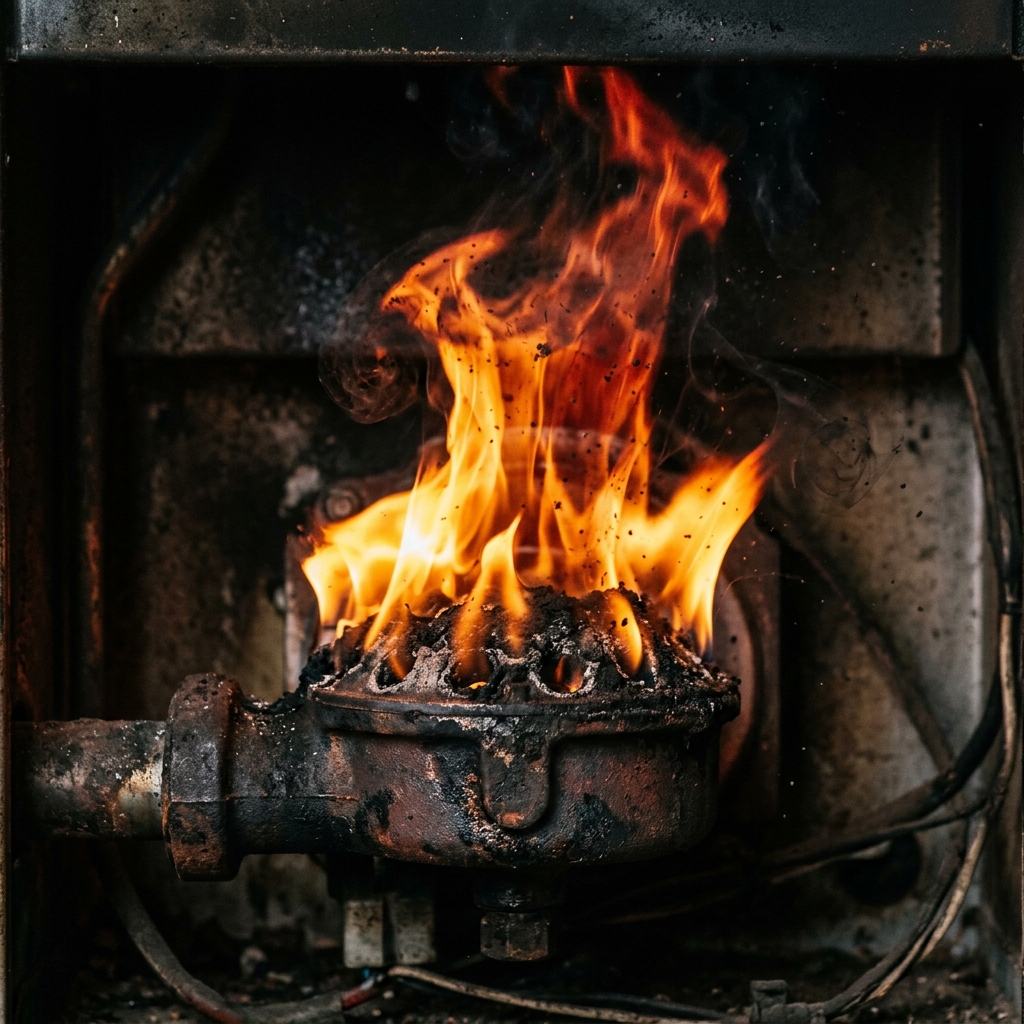

Желтое или оранжевое пламя
Полный инженерный анализ причин сбоя, физика процесса, пошаговый алгоритм локализации узла, инструкции по безопасному устранению своими руками и критерии, когда необходим допуск мастера газовой службы.
Экспресс-паспорт неисправности
Первичные проверки за 5 минут перед началом ремонта
Выполните эти 4 базовых действия перед вызовом мастера или разборкой узлов:
Давление теплоносителя
Взгляните на манометр. Давление в остывшем контуре должно быть ровно 1.2–1.5 бар. При давлении ниже 0.8 бар котел будет отключаться или кипеть.
Положение всех кранов
Убедитесь, что запорные краны на трубах подачи и обратки отопления полностью открыты, а кран подпитки плотно затянут от руки.
Электропитание и фазировка
Убедитесь, что напряжение в розетке стабильно (220–230В через стабилизатор). Для фазозависимых плат переверните вилку в розетке на 180°.
Приток воздуха и дымоход
Проверьте приточную вентиляцию в котельной. Зимой осмотрите оголовок коаксиальной трубы на улице — наледь и сосульки нарушают смесеобразование.
Цвет пламени на горелке газового котла — это объективный визуальный индикатор качества химического процесса горения углеводородного топлива. В нормальном, полностью сбалансированном эксплуатационном режиме факел исправной атмосферной или наддувной горелки должен иметь стабильный, прозрачный ярко-голубой или сине-васильковый цвет с четко очерченными внутренними конусами горения без мерцания и отрыва от огневых щелей.
Если пламя горелки приобретает ярко-желтый, оранжевый или красноватый оттенок, начинает коптить, вытягиваться вверх рваными языками и пачкать черной сажей ламели теплообменника — это признак критического нарушения стехиометрии горения. Желтый цвет свидетельствует о химическом неполном сгорании метана с образованием смертельно опасного угарного газа (монооксида углерода, $CO$). Всего за несколько дней работы с желтым пламенем межреберное пространство первичного теплообменника наглухо забивается сажевым войлоком, что приводит к полной остановке дымоудаления, падению КПД котла в 2 раза и смертельному риску отравления жильцов угарным газом при малейшей разгерметизации дымохода. Ниже приведен глубокий инженерный разбор причин изменения спектра пламени и пошаговые методы устранения дефекта.
Физико-химия горения: спектральный анализ и термическое свечение углерода
При сгорании природного газа (метана $CH_4$) происходит сложная цепная радикальная реакция окисления. Чистый синий цвет пламени обусловлен квантовой хемилюминесценцией возбужденных свободных радикалов $CH^*$ и молекул углерода $C_2^*$, излучающих свет в сине-фиолетовом диапазоне спектра (длина волны 430–515 нм). Это свидетельствует о полном окислении водорода и углерода до конечных продуктов: водяного пара ($H_2O$) и углекислого газа ($CO_2$).
Появление желтого и оранжевого свечения вызвано совершенно другим физическим явлением — тепловым свечением раскаленных несгоревших твердых микрочастиц сажи (термическая эмиссия абсолютно черного тела при температуре 1000–1200 °C):
- Дефицит первичного воздуха ($lambda < 1.0$): Если через трубку Вентури в горелку поступает недостаточное количество кислорода, молекулы метана не успевают полностью окислиться. Происходит термический пиролиз углеводородов с конденсацией углерода в микроскопические сажевые кластеры. Раскаляясь в пламени, сажа светится ярким желто-оранжевым цветом (длина волны 580–650 нм) и оседает плотным черным налетом на теплообменнике. При этом концентрация ядовитого $CO$ в дымовых газах подскакивает с нормативных 20–40 ppm до смертельных 2000–5000 ppm!
- Наличие посторонних химических примесей в воздухе (эмиссия ионов натрия): Если в помещении котельной идет ремонт, работает увлажнитель с соленой водой или открыты банки с краской, растворителями или солью, ионы натрия ($Na^+$) даже в микроскопических долях (миллионные доли грамма) окрашивают пламя в интенсивный оранжево-желтый цвет (характерная спектральная D-линия натрия 589 нм). Такое свечение безвредно и не образует сажи, пропадая после проветривания.
Матрица причин желтого пламени
| Первопричина | Вероятность | Характерные признаки | Метод инструментальной проверки | Способ устранения |
|---|---|---|---|---|
| Запыление диффузоров и сопел горелки | 45% | Пламя желтое на отдельных рожках, под горелкой слой серой пыли. | Визуальный осмотр заборных окон инжектора горелки с фонариком. | Продувка сопел компрессором, промывка горелки щеткой и пылесосом. |
| Обледенение или засор притока коаксиального дымохода | 25% | Факел вытягивается вверх, коптит, гудит; на улице обледенела труба. | Замер разрежения прессостата и концентрации $O_2$ в камере сгорания. | Сбивание сосулек с оголовка, удлинение вылета дымохода от стены. |
| Химические пары в воздухе (ремонт, растворители, соль) | 15% | Пламя ярко-оранжевое, но сажи нет, на теплообменнике все чисто. | Временное проветривание котельной свежим чистым воздухом. | Удаление лакокрасочных материалов из зоны котельной, проветривание. |
| Несоответствие форсунок типу газа (СУГ вместо метана) | 10% | Гигантские коптящие факелы, мгновенное обрастание сажей за 1 час. | Сверка диаметров сопел с паспортом котла (СУГ: 0.7–0.8 мм, метан: 1.2–1.3 мм). | Замена комплекта жиклеров на сопла требуемого диаметра. |
| Завышенное максимальное давление газа | 5% | Пламя ревет, гудит, срывается с горелки, языки пламени лижут теплообменник. | Замер давления на соплах горелки дифманометром (норма 10–13 мбар). | Юстировка максимального давления газового клапана регулировочным винтом. |
Пошаговый DIY алгоритм устранения желтого пламени
- Проверка воздуха помещения на примеси: Вспомните, не проводились ли в доме в последние часы покрасочные работы, обработка древесины антисептиками, заливка наливного пола или работа ультразвукового увлажнителя воздуха с недистиллированной водой. Если да — откройте окно в котельной настежь на 15 минут. Если пламя снова стало ярко-синим — котел абсолютно исправен, а оранжевый цвет давали испарения химикатов или соли натрия.
- Осмотр оголовка коаксиальной трубы на улице: Выйдите на улицу и проверьте внешнюю воздухозаборную решетку дымохода. В мороз она часто зарастает снегом и инеем. Нехватка кислорода моментально переводит горение в желтую зону с образованием копоти. Сбейте лед щеткой.
- Очистка горелки от бытовой пыли и ворса: Обесточьте котел, перекройте газ. Снимите крышку камеры сгорания. С помощью пылесоса с тонкой пластиковой насадкой и мягкой щетки очистите все щели горелочных планок и отверстия первичного воздуха возле форсунок.
- Контроль чистоты теплообменника: Осветите фонариком межреберные зазоры теплообменника. Если между ребрами видна черная вата из сажи, ее необходимо удалить пылесосом, иначе дымовые газы заблокируются, что приведет к затуханию пламени.
Профессиональный сервисный регламент (СП 62.13330 / ВДГО)
Инструментальная регулировка горения по газоанализатору
- Контроль состава дымовых газов (Testo 320/330): Зонд газоанализатора замеряет уровень оксида углерода ($CO$). При нормальном синем пламени $CO le 50 text{ppm}$. При желтом коптящем пламени прибор показывает $CO > 1000–3000 text{ppm}$, что требует немедленной остановки котла до устранения причины недожога.
- Промывка и очистка форсунок коллектора: Коллектор демонтируется, латунные сопла калибруются и промываются в ультразвуковой ванне спиртовым раствором для устранения полимеризовавшихся маслянистых смол, сужающих сечение сопла.
- Настройка стехиометрии газового клапана: Дифманометром выставляется номинальное давление газа, обеспечивающее правильный подсос воздуха через диффузоры Вентури.
Специфика проявления на популярных марках котлов в РФ
- Baxi (Eco Four, Luna 3, Main 5): Горелка Polidoro из нержавеющей стали. Появление желтых кончиков пламени часто вызвано запылением воздушных каналов Вентури. Очистка решает проблему на 100%.
- Navien (Deluxe, Deluxe S, Ace): Чувствительны к регулировке давления газа на коллекторе. При повышенном давлении пламя становится желтым и коптит нержавеющий теплообменник. Настройка DIP-переключателей на плате обязательна.
- Лемакс (Премиум, Патриот, Лидер): В напольных котлах с атмосферными горелками желтое пламя часто появляется из-за недостаточного притока свежего воздуха в котельную (закрыта приточная вентиляция) или засорения жиклера запальника.
- Buderus Logamax U072 / Bosch Gaz 6000: Камера сгорания герметична. Желтое пламя указывает на обледенение коаксиального дымохода или пробой резиновой диафрагмы дымохода.
Российские факторы риска
В Российской Федерации появление желтого пламени обусловлено следующими условиями:
- Отсутствие приточной вентиляции в котельных: По нормам СП 402.1325800.2018 в котельную должен быть обеспечен трехкратный воздухообмен в час плюс объем воздуха на горение. Установка герметичных пластиковых окон и глухих сейф-дверей без приточного клапана перекрывает кислород, и котел начинает «задыхаться», окрашивая пламя в желтый цвет.
- Перевод котла на баллонный газ без замены сопел: При подключении сжиженного газа (СУГ из баллонов) на форсунках для природного газа котел выбрасывает чудовищные желтые факелы, покрывая котельную копотью за считанные часы.
Сводная таблица параметров горения
| Параметр процесса | Норма (синее пламя) | Предупреждение (оранжевые языки) | Опасный недожог (желтое пламя) |
|---|---|---|---|
| Цвет факела горелки | Ярко-синий, прозрачный | Синий с желтыми кончиками | Сплошной ярко-желтый с копотью |
| Концентрация угарного газа ($CO$) | < 50 ppm | 100 – 250 ppm | > 1 000 ppm (смертельная угроза) |
| Коэффициент избытка воздуха ($lambda$) | 1.25 – 1.35 | 1.10 – 1.15 | < 1.0 (недостаток кислорода) |
| Образование сажи на теплообменнике | Отсутствует полностью | Тонкий серый налет | Черная хлопьевидная шуба |
Часто задаваемые вопросы (FAQ)
Желтое пламя опасно двумя смертельными факторами. Первый: в процессе горения выделяется угарный газ ($CO$) в гигантских концентрациях. Угарный газ не имеет цвета и запаха, и при малейшей негерметичности дымохода приводит к смертельному отравлению людей во сне за 15–20 минут. Второй фактор: твердые частицы сажи наглухо забивают межреберное пространство теплообменника, дымовые газы перестают выходить на улицу и начинают вываливаться в помещение котельной.
Ультразвуковые увлажнители разбивают воду в микроскопический аэрозоль. Если в увлажнитель залита обычная водопроводная вода, капли содержат соли натрия ($NaCl, NaHCO_3$). Попадая в зону горения горелки котла, атомы натрия раскаляются и дают интенсивнейшее ярко-оранжевое свечение (спектральная линия натрия). Это физически безвредно и не образует угарного газа или сажи. Залейте в увлажнитель дистиллированную воду или выключите его — пламя сразу станет синим.
Да, внешнюю очистку горелки можно выполнить своими руками: котел обесточивают, перекрывают газовый кран, снимают лицевой кожух и крышку камеры сгорания. С помощью пылесоса и мягкой кисти удаляют пыль и паутину со щелей горелки и сопел. Категорически запрещено прочищать тонкие отверстия латунных форсунок стальными иглами или проволокой — это приведет к деформации калиброванного отверстия жиклера и нарушению формы факела.
Сжиженный газ (пропан-бутан) имеет плотность и теплотворную способность в 2,5 раза выше природного газа и требует совершенно другого объема воздуха для сгорания. Диаметр форсунок для природного газа составляет 1,20–1,35 мм, а для баллонного — всего 0,70–0,80 мм. Если подключить баллон к котлу без замены форсунок и перенастройки клапана, через широкие сопла польется избыток газа, факел станет ярко-желтым и покроет весь котел толстым слоем черной сажи за 30 минут.
Для турбированных котлов с коаксиальным дымоходом воздух забирается с улицы через внешнюю трубу — необходимо лишь следить за чистотой оголовка от наледи. Для атмосферных напольных котлов воздух берется из помещения: в нижней части двери котельной обязательно монтируется приточная решетка площадью не менее 0,02 м² (или сверлится приточный клапан в наружной стене диаметром не менее 110–125 мм).
