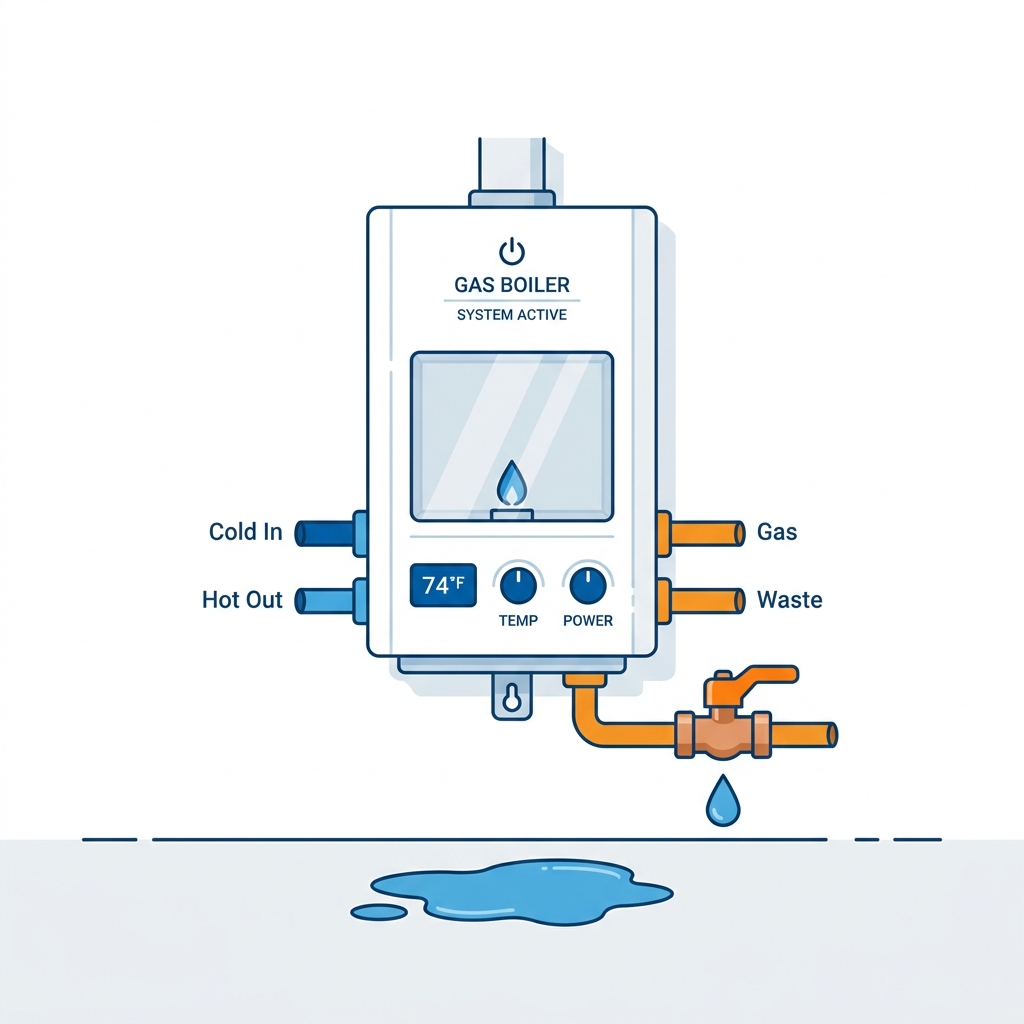

Течет вода из газового котла
Полный инженерный анализ причин сбоя, физика процесса, пошаговый алгоритм локализации узла, инструкции по безопасному устранению своими руками и критерии, когда необходим допуск мастера газовой службы.
Экспресс-паспорт неисправности
Первичные проверки за 5 минут перед началом ремонта
Выполните эти 4 базовых действия перед вызовом мастера или разборкой узлов:
Давление теплоносителя
Взгляните на манометр. Давление в остывшем контуре должно быть ровно 1.2–1.5 бар. При давлении ниже 0.8 бар котел будет отключаться или кипеть.
Положение всех кранов
Убедитесь, что запорные краны на трубах подачи и обратки отопления полностью открыты, а кран подпитки плотно затянут от руки.
Электропитание и фазировка
Убедитесь, что напряжение в розетке стабильно (220–230В через стабилизатор). Для фазозависимых плат переверните вилку в розетке на 180°.
Приток воздуха и дымоход
Проверьте приточную вентиляцию в котельной. Зимой осмотрите оголовок коаксиальной трубы на улице — наледь и сосульки нарушают смесеобразование.
Обнаружение лужи или регулярного подтекания воды непосредственно из-под корпуса газового котла — аварийная ситуация, требующая немедленного реагирования. Вода внутри современного настенного или напольного котла представляет смертельную угрозу для электронных компонентов: платы управления, вентилятора дымоудаления, сервопривода трехходового клапана и циркуляционного насоса. Короткое замыкание при попадании влаги на открытые разъемы 220 В способно не только моментально сжечь дорогостоящую плату, но и привести к возгоранию или поражению людей электрическим током.
Источники протечки внутри компактного корпуса настенного котла могут кардинально различаться по степени опасности и стоимости устранения: от копеечного износа резинового уплотнительного кольца на быстроразъемном соединении датчика температуры (NTC) до сквозного коррозионного прогара или разморозки первичного медного теплообменника стоимостью до половины цены всего котла. Чтобы не допустить фатального повреждения электроники и правильно определить очаг разгерметизации, необходимо строго следовать регламенту поэтапной локализации протечки.
Физика процессов: гидравлические узлы и механика разгерметизации
Внутри настенного котла под постоянным давлением от 1,5 до 6,0 бар функционируют два гидравлических тракта: первичный контур отопления (давление 1,2–2,5 бар, температура до 85 °C) и вторичный тракт хозяйственного горячего водоснабжения (ХВС/ГВС, давление водопровода до 4–6 бар, температура до 60 °C). Кроме того, в традиционных турбированных и конденсационных котлах образуется кислый конденсат, возникающий при охлаждении дымовых газов.
Основные механизмы разрушения гидравлической плотности:
- Термоциклическая деформация эластомерных уплотнителей (O-ring): Котел за сутки совершает десятки циклов нагрева и остывания. Постоянные температурные колебания вызывают циклическое тепловое расширение латуни, композитных пластиков и меди. Резиновые кольца из EPDM со временем теряют пластичность (дубеют), сплющиваются и при остывании начинают пропускать теплоноситель по стыкам.
- Электрохимическая и кислородная коррозия металлов: На стыках разнородных металлов (медь первичного теплообменника, сталь пластин вторичного, латунь гидроблока) при наличии растворенного кислорода и токов утечки возникает гальваническая коррозия, приводящая к образованию точечных каверн и сквозных свищей.
- Гидравлические удары: Быстродействующие электромагнитные клапаны стиральных машин и однорычажные смесители вызывают резкие скачки давления в контуре ГВС до 10–12 бар, что приводит к выдавливанию прокладок датчиков протока (аквасенсоров).
- Кислотная коррозия конденсатом: В турбированных котлах при сильных российских морозах в коаксиальной трубе образуется конденсат со значением pH 3,5–4,5 (угольная и сернистая кислота). При неправильном уклоне трубы конденсат затекает внутрь корпуса котла, разъедая металл камеры сгорания.
Матрица вероятных причин течи воды из котла
| Узел протечки | Вероятность | Характер течи | Метод визуализации | Сложность ремонта |
|---|---|---|---|---|
| Сбросной клапан (3 бар) или дренаж | 32% | Вода капает из латунного патрубка снизу котла, давление подскакивало выше 2.8 бар. | Осмотр среза дренажного штуцера. | Низкая (DIY) |
| Уплотнительные кольца датчиков и клипс | 28% | Капли на стыках пластиковой гидрогруппы, датчика протока, сервопривода. | Осмотр гидроблока снизу с фонариком на холодном котле. | Средняя |
| Сальник или улитка циркуляционного насоса | 16% | Следы потеков по фронтальной крышке насоса или корпусу встроенного воздухоотводчика. | Проверка стыка двигателя насоса и пластиковой улитки. | Средняя |
| Первичный медный теплообменник | 12% | Вода течет внутри камеры сгорания, шипение на горелке, зеленые наросты на ламелях. | Снятие крышки камеры сгорания, эндоскопия оребрения. | Высокая (Сервис) |
| Вторичный пластинчатый теплообменник | 8% | Течь по четырем посадочным прокладкам к гидрогруппе или трещина по сварному шву. | Осмотр пространства за циркуляционным насосом. | Средняя |
| Затекание конденсата из дымохода | 4% | Ржавая вода капает сверху на вентилятор дымоудаления и крышку камеры. | Осмотр вентилятора и оголовка дымохода снаружи дома. | Средняя |
Пошаговый регламент действий при обнаружении течи (DIY)
- Экстренное обесточивание котла: Первое и безусловное действие — немедленно выдернуть вилку котла из розетки 220 В или отключить соответствующий автоматический выключатель в электрощите! Категорически запрещено касаться мокрого корпуса котла под напряжением — риск смертельного удара током при повреждении изоляции насоса.
- Перекрытие подачи воды и газа: Перекройте вентиль холодной воды на входе в котел и краны подачи и обратки отопления. Закройте желтый газовый кран на подводящей трубе.
- Осушение и локализация источника течи: Снимите декоративный лицевой кожух котла (обычно крепится двумя винтами снизу). Тщательно протрите насухо все внутренние узлы бумажными полотенцами. Затем положите сухие белые салфетки под основные зоны: гидроблок, насос, теплообменник. Откройте поочередно сначала краны отопления, а затем кран ХВС. Намокание конкретной салфетки безошибочно укажет на точный узел аварии.
- Замена поврежденного сальника или уплотнительного кольца: Если течет быстроразъемное соединение датчика NTC или манометра, слейте воду из котла, вытяните фиксирующую проволочную скобу, аккуратно извлеките штуцер, удалите сплющенное резиновое кольцо, очистите посадочное место от оксидов и наденьте новое оригинальное кольцо из EPDM, предварительно смазав его сантехническим силиконом.
Профессиональный сервисный регламент (СП 62.13330 / ВДГО)
Капитальная ревизия гидравлической группы и камеры сгорания
- Пайка или замена первичного теплообменника: При обнаружении свища в медных калачах мастер демонтирует теплообменник. При единичном поверхностном повреждении допускается высокотемпературная пайка твердым медно-фосфорным припоем с содержанием серебра (не менее 5%) с последующей опрессовкой давлением 4 бар. При множественных коррозионных язвах теплообменник заменяется целиком.
- Опрессовка вторичного теплообменника ГВС: Узел демонтируется, проверяется плоскостность привалочных поверхностей к гидрогруппе и заменяются все 4 фигурных резиновых уплотнителя. Болты затягиваются динамометрическим ключом с нормированным усилием.
- Исправление уклона коаксиального дымохода: Для традиционных турбированных котлов проверяется уклон трубы в сторону улицы (1–2 см на 1 метр длины), чтобы кислый конденсат стекал наружу, а не затекал в вентилятор и камеру сгорания котла.
Специфика проявления на популярных марках котлов в РФ
- Baxi (Luna 3, Eco Four, Main Four): На битермических моделях Main Four течи часто возникают по стыкам пайки внутренних трубок ГВС. В моделях с латунной гидрогруппой со временем изнашиваются сальники штока трехходового клапана, заливая привод сервомотора ELBI.
- Protherm (Гепард, Пантера): Композитная пластиковая гидрогруппа чувствительна к перекосам при монтаже. При избыточной затяжке накидных гаек пластик дает микротрещины, образуя скрытые свищи.
- Navien (Deluxe, Deluxe S): Соединения выполнены на быстроразъемных металлических клипсах. При гидроударах в водопроводе клипсы ослабевают, и вода начинает брызгать на блок управления (MICOM).
- Vaillant (turboTEC / atmoTEC): Вторичный теплообменник крепится двумя винтами сзади насоса. При деградации резиновых колец вода медленно стекает по задней стенке в поддон котла.
- Viessmann (Vitopend 100-W): Сальник автоматического байпаса и воздухоотводчик на насосе Grundfos — основные точки риска протечки при возрасте котла более 5 лет.
Российские условия эксплуатации
В Российской Федерации интенсивность протечек котлов усиливается следующими факторами:
- Разморозка теплообменников при зимних отключениях электроэнергии: При падении напряжения в сети или аварии на ЛЭП в мороз -25 °C вода в медных трубках первичного теплообменника замерзает за 3–4 часа при сквозняке через коаксиальный дымоход. Лед разрывает калачи теплообменника. После возобновления подачи электричества и оттаивания лед превращается в мощный поток воды.
- Повышенная жесткость и железистость воды: Отложения солей на подвижных штоках трехходовых клапанов и датчиков протока стирают резиновые уплотнители всего за 2–3 года эксплуатации.
- Отсутствие стабилизаторов давления (редукторов) на ХВС: В загородных домах гидрофоры дают скачки до 5–6 бар, провоцируя разгерметизацию пластиковых корпусов фильтров и узлов котла.
Сводная таблица параметров герметичности
| Параметр / Узел | Норма | Допустимый люфт | Аварийная ситуация |
|---|---|---|---|
| Влажность внутри корпуса котла | Абсолютно сухо | Конденсат на коаксиале до 5 мл | Лужа в поддоне котла |
| Давление контура отопления | 1.2 – 1.8 бар | до 2.2 бар при нагреве | > 2.8 бар со сбросом |
| Давление контура ХВС на входе | 2.0 – 3.5 бар | до 4.5 бар | > 5.0 бар (риск разрыва прокладок) |
| Ресурс резиновых колец EPDM | 5–7 лет | Проверка каждые 2 года | Дубение и течь через 3 года |
Часто задаваемые вопросы (FAQ)
Немедленно обесточьте котел — выдерните шнур питания из розетки сухими руками или выключите автомат в электрощитке. Не прикасайтесь к мокрому корпусу и воде под котлом до отключения питания! Затем перекройте подачу газа и краны холодной воды и отопления под котлом. Только после этого приступайте к снятию передней крышки и осмотру внутренних узлов.
Да, пайка возможна, если свищ единичный и расположен на внешнем калаче (поворотной трубке) теплообменника. Пайка должна выполняться исключительно твердым высокотемпературным медно-фосфорным припоем с содержанием серебра (не менее 5%) с помощью газовой горелки. Использование обычного мягкого оловянно-свинцового припоя категорически запрещено — он расплавится при первой же работе горелки. Если микротрещины образовались внутри ламелей или металл истончен по всей площади, теплообменник подлежит замене.
Это признак разморозки (разрыва льдом). В коаксиальном дымоходе при остановленном котле возникает обратная паразитная тяга: холодный уличный морозный воздух (-20…-30 °C) самотеком опускается в закрытую камеру сгорания котла. Тонкостенные медные трубки теплообменника с остатками воды промерзают всего за 2–3 часа, и расширяющийся лед вспарывает металл. При восстановлении тепла лед тает, вызывая массивное затопление котельной.
В котлах применяются специализированные кольцевые уплотнения (O-ring) из этиленпропиленового каучука (EPDM) или фторкаучука (FKM/Viton), рассчитанные на температуру до 120 °C и работу под давлением. Категорически запрещено использовать обычные черные резиновые сантехнические прокладки из хозяйственных магазинов — они размягчаются и разрушаются при температуре выше 60 °C уже через несколько недель.
Да, контур ГВС двухконтурного котла напрямую соединен с поселковым водопроводом или индивидуальной скважинной станцией. Если в системе водоснабжения отсутствует мембранный гидроаккумулятор или неисправен реле давления (насос нагоняет более 5–6 бар), происходят гидроудары, выдавливающие резиновые прокладки датчиков расхода воды и вторичного теплообменника. Для защиты котла на входе ХВС обязательно монтируется редуктор давления, настроенный на 3,0 бар.
