Плавает температура горячей воды (то кипяток, то ледяная)
Полный инженерный анализ причин сбоя, физика процесса, пошаговый алгоритм локализации узла, инструкции по безопасному устранению своими руками и критерии, когда необходим допуск мастера газовой службы.
Экспресс-паспорт неисправности
Первичные проверки за 5 минут перед началом ремонта
Выполните эти 4 базовых действия перед вызовом мастера или разборкой узлов:
Давление теплоносителя
Взгляните на манометр. Давление в остывшем контуре должно быть ровно 1.2–1.5 бар. При давлении ниже 0.8 бар котел будет отключаться или кипеть.
Положение всех кранов
Убедитесь, что запорные краны на трубах подачи и обратки отопления полностью открыты, а кран подпитки плотно затянут от руки.
Электропитание и фазировка
Убедитесь, что напряжение в розетке стабильно (220–230В через стабилизатор). Для фазозависимых плат переверните вилку в розетке на 180°.
Приток воздуха и дымоход
Проверьте приточную вентиляцию в котельной. Зимой осмотрите оголовок коаксиальной трубы на улице — наледь и сосульки нарушают смесеобразование.

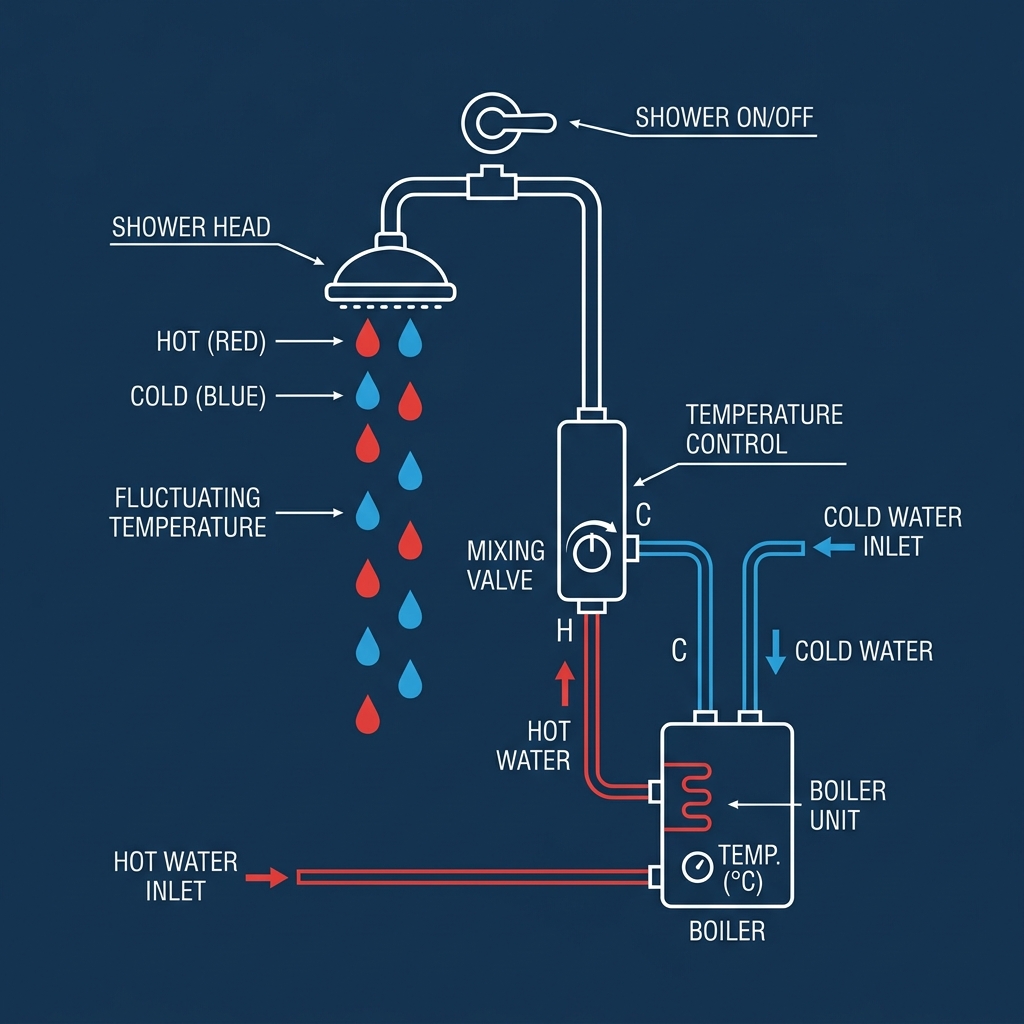

Эффект «контрастного душа», когда температура горячей воды самопроизвольно колеблется от обжигающего кипятка до ледяной струи при неизменном положении ручки смесителя — одна из самых распространенных и раздражающих проблем в эксплуатации проточных двухконтурных газовых котлов. Человек стоит под душем, настраивает комфортную воду +38 °C, но через полминуты вода внезапно остывает до ледяной, а еще через 20 секунд возвращается обжигающим потоком. Данный волнообразный процесс повторяется непрерывно, превращая ежедневные гигиенические процедуры в стресс.
В основе температурных качелей лежит сбой динамической модуляции мощности газовой горелки и нарушение обратной связи в гидродинамическом контуре котла. Двухконтурный котел — это безынерционный проточный водонагреватель: он не имеет запаса горячей воды и обязан нагревать воду «на лету» в скоростном пластинчатом теплообменнике. Для удержания стабильной температуры микропроцессор платы должен непрерывно рассчитывать тепловую мощность, балансируя между скоростью потока воды (л/мин), температурой входящей холодной воды и мгновенной подачей газа через модулирующий клапан. Если один из датчиков врет, во вторичном теплообменнике наросла накипь, или давление в поселковом водопроводе пульсирует, система теряет устойчивость и сваливается в незатухающие температурные автоколебания. Ниже изложен детальный технический разбор причин плавающей температуры и методы настройки стабильного ГВС.
Физика процесса: термодинамика автоколебаний и модуляции горелки
В двухконтурном настенном котле мощностью 24 кВт скоростной теплообменник ГВС передает около 400 Вт тепла на каждый квадратный сантиметр рабочей площади пластин. Объем воды, единовременно находящийся внутри теплообменника, микроскопичен — всего 200–300 миллилитров. При среднем расходе смесителя 8 литров в минуту вода пролетает через теплообменник менее чем за 2 секунды.
Механизм возникновения «температурных качелей» описывается следующей физической петлей гистерезиса:
- Котел зажигает горелку на стартовой мощности и начинает модулировать пламя вверх, чтобы нагреть воду до заданной уставки (например, 42 °C).
- Если каналы вторичного теплообменника со стороны контура отопления или водопровода покрыты слоем карбонатной накипи (даже толщиной 0,5 мм), теплопередача задерживается. Первичный контур котла раскаляется до предельных 85 °C быстрее, чем тепло успевает перейти в протекающую санитарную воду.
- Датчик NTC первичного контура или термостат перегрева фиксирует критическую температуру. Плата управления, защищая котел от закипания, аварийно отсекает подачу газа или сбрасывает модуляцию на абсолютный минимум.
- Пламя гаснет или падает в 5 раз. Вода в теплообменнике остывает за 3 секунды, и из крана начинает течь ледяная вода из скважины (+5 °C).
- Датчик температуры ГВС фиксирует резкое падение температуры ниже уставки, плата снова разжигает горелку на максимальную мощность, и цикл повторяется по кругу каждые 30–45 секунд.
Матрица причин колебаний температуры ГВС
| Первопричина | Вероятность | Характерные признаки | Метод инструментальной проверки | Способ устранения |
|---|---|---|---|---|
| Известкование вторичного теплообменника | 45% | Вода течет то кипяток, то ледяная; слышно циклическое включение и выключение горелки. | Замер перепада температур первичного контура (выше 80 °C при холодной воде из крана). | Химическая промывка теплообменника бустером или замена. |
| Пульсации давления водопровода (гидроаккумулятор) | 25% | Температура плавает синхронно с включением и выключением скважинного насоса. | Наблюдение за манометром насосной станции при открытом кране. | Накачка гидроаккумулятора до 1.5 бар, замена мембраны гидробака. |
| Заниженный проток воды через смеситель (< 4 л/мин) | 15% | При сильном напоре вода стабильна, при слабом напоре котел перегревает и тухнет. | Замер фактического расхода мерным ведром за 60 секунд. | Очистка аэратора смесителя, промывка душевой лейки. |
| Дрейф характеристик датчика NTC ГВС | 10% | Задержка реакции на изменение температуры, скачки сопротивления. | Замер графика изменения сопротивления мультиметром при нагреве. | Замена датчика температуры NTC. |
| Сбой минимального давления на газовом клапане | 5% | Минимальное пламя слишком мощное, котел не может модулировать вниз. | Замер минимального давления газа на соплах дифманометром (норма 1.5–2.0 мбар). | Механическая регулировка винта минимального давления газового клапана. |
Пошаговый DIY алгоритм устранения температурных качелей
- Проверка минимального порога протока воды: Возьмите мерную емкость (ведро) и секундомер. Откройте горячую воду в душе в том положении смесителя, в котором обычно моетесь. За 1 минуту должно набегать не менее 6–8 литров воды. Если набегает менее 4–5 литров, мощности модуляции котла (минимальная мощность 9–10 кВт) физически слишком много для такого маленького ручейка, вода мгновенно перегревается и котел гаснет. Очистите лейку душа от солей уксусом или смените ее на модель с большей пропускной способностью.
- Правильная настройка температуры на панели котла: Главная ошибка пользователей — выставление максимальной температуры ГВС (55–60 °C) с последующим разбавлением холодной водой на смесителе. При подмесе холодной воды на смесителе проток через котел падает ниже порога стабильности датчика протока, котел тухнет. Установите на котле комфортную температуру 38–42 °C и открывайте в душе ТОЛЬКО кран горячей воды, не разбавляя ее холодной!
- Диагностика гидроаккумулятора водоснабжения: Если вода подается из скважины, посмотрите на манометр гидрофора в момент принятия душа. Если стрелка непрерывно прыгает от 1,5 до 3,5 бар каждые 15 секунд, расход воды через котел непрерывно меняется, и автоматика котла не успевает перестраивать пламя. Подкачайте воздух в гидроаккумулятор насосной станции до 1,3–1,5 бар через автомобильный ниппель.
- Проверка чистоты фильтра на входе ХВС котла: Перекройте воду, выкрутите сетку косого фильтра перед котлом и удалите скопившийся песок и ржавчину, восстановив стабильный напор.
Профессиональный сервисный регламент (СП 62.13330 / ВДГО)
Инструментальная юстировка газового клапана и гидрогруппы
- Точная калибровка минимального давления газа (Pmin): Мастер подключает электронный дифманометр к штуцеру давления на соплах горелки. Переводит котел в режим сервисной настройки минимальной мощности (Pmin). Регулировочной гайкой на катушке газового клапана (SIT 845 SIGMA, Honeywell) выставляется точное паспортное минимальное давление (обычно 1,8–2,2 мбар для природного газа G20). Если Pmin завышено, котел не может поддерживать низкую температуру воды при умеренном протоке.
- Химическая очистка вторичного теплообменника от кальцинатов: Узел демонтируется и подключается к бустерной установке с подогревом реагента. Промывка кислотой устраняет солевую «рубашку» на пластинах, восстанавливая номинальную теплопередачу за 40 минут.
- Установка редуктора давления с компенсацией пульсаций: На вход ХВС перед котлом монтируется поршневой или мембранный редуктор давления (Honeywell, Valtec, ITAP), выравнивающий входящее давление на стабильной отметке 2,5–3,0 бар независимо от скачков насоса.
Специфика проявления на популярных марках котлов в РФ
- Baxi (Eco-4s, Eco Four, Luna 3): На котлах Baxi установлены чувствительные турбинные датчики расхода. При легком известковании вторичного теплообменника Giannoni горелка начинает тактовать каждые 20 секунд. Проблема решается химической промывкой и снижением стартовой мощности ГВС (параметр F08/F10 в сервисном меню).
- Navien (Deluxe S, Deluxe One): Корейские котлы имеют нержавеющие теплообменники с относительно узким сечением каналов. При жесткой воде плавание температуры начинается уже через 12–18 месяцев эксплуатации. Обязательна регулировка DIP-переключателей на плате под фактическое давление газа.
- Protherm (Гепард, Пантера): На экране отображается реальная температура ГВС, которая непрерывно скачет от 35 до 65 °C. Причина — загрязнение датчика протока с герконом или накипь.
- Vaillant (atmoTEC / turboTEC): Имеют надежную электронную стабилизацию, но при расходе ниже 2,6 л/мин котел переходит в циклическое гашение пламени.
- Viessmann (Vitopend 100-W): Колебания температуры часто вызваны износом штока шагового линейного привода трехходового клапана, пропускающего часть тепла в отопление.
Российские условия эксплуатации
В Российской Федерации температурные колебания ГВС обусловлены следующими региональными факторами:
- Использование насосных станций без частотного регулирования: В 90% частных домов РФ установлены дешевые релейные насосные станции с дельтой включения/выключения от 1,5 до 3,5 бар. Перепад напора в 2 бара вызывает двукратное изменение расхода воды через смеситель, с которым не справляется ни один проточный котел. Решение — установка частотного преобразователя (ЧРП) на скважинный насос или редуктора давления.
- Высокая жесткость скважинной воды: Оседание карбонатов в теплообменнике при нагреве выше 50 °C провоцирует сбои теплосъема.
- Зимняя температура воды на вводе (+3 °C): Котлу требуется совершить огромный тепловой прыжок для нагрева воды до 40 °C, что делает систему предельно чувствительной к малейшим колебаниям расхода.
Сводная таблица параметров стабильности ГВС
| Показатель | Норма (стабильный режим) | Допустимый люфт | Критические колебания |
|---|---|---|---|
| Амплитуда колебаний температуры воды | ± 1.0 – 1.5 °C | ± 3.0 °C | > ± 10 °C («контрастный душ») |
| Минимальное давление газа на горелке | 1.8 – 2.2 мбар | 1.5 – 2.5 мбар | > 3.5 мбар (невозможность модуляции вниз) |
| Перепад давления в водопроводе ХВС | не более 0.3 бар | до 0.8 бар | > 1.5 бар (пульсации гидроаккумулятора) |
| Минимальный устойчивый расход воды | ≥ 6.0 л/мин | 4.0 – 5.0 л/мин | < 3.0 л/мин (котел гаснет по перегреву) |
Часто задаваемые вопросы (FAQ)
Когда вы приоткрываете кран холодной воды на смесителе, холодная вода под более высоким напором подпирает выход из котла. В результате проток через вторичный теплообменник котла падает ниже минимального порога (менее 2–2,5 л/мин). Пламя котла, даже на минимальной модуляции, перегревает уменьшившийся объем воды выше 65 °C, и котел аварийно отключает горелку. Из крана начинает идти ледяная вода. Правильное использование двухконтурного котла: настроить на котле комфортные 38–40 °C и открывать только кран горячей воды на полную мощность без подмеса холодной.
Откройте горячую воду и одновременно смотрите на манометр насосной станции в котельной и на горелку котла. Если вода холодеет ровно в тот момент, когда давление на манометре насоса проседает до нижнего порога включения (например, 1,5 бар), а затем становится кипятком при разгоне насоса до 3,5 бар — виновата система водоснабжения (необходима регулировка реле, подкачка гидроаккумулятора или установка редуктора давления). Если же стрелка давления ХВС стоит неподвижно, а горелка котла то вспыхивает, то гаснет со звуками закипания — неисправен сам котел (накипь в теплообменнике или сбой датчика NTC).
С обычными проточными двухконтурными котлами установка механического термостатического смесителя (с картриджем на основе воскового термоэлемента) часто приводит к противоположному эффекту: термостат начинает дросселировать поток горячей воды при перегреве, котел тухнет по падению протока, и автоколебания только усиливаются. Использовать термостатические смесители рекомендуется только в паре с бойлером косвенного нагрева или буферным водонагревателем послойного нагрева.
При использовании артезианской воды без системы предварительного водоумягчения химическая промывка вторичного теплообменника требуется каждые 1,5–2 года. Первым признаком необходимости промывки как раз и является появление температурных качелей и шум закипающего чайника внутри котла при включении горячей воды.
Газовый клапан котла регулирует высоту пламени горелки в диапазоне от минимума (обычно 9 кВт) до максимума (24 кВт). Если при пусконаладке мастер не отрегулировал механический винт минимального давления (Pmin), минимальная мощность горелки может составлять не 9 кВт, а 14–16 кВт. При слабом напоре воды или теплой погоде котел не может опустить пламя до требуемого микроуровня, перегревает воду за несколько секунд и выключается, вызывая эффект «контрастного душа».
