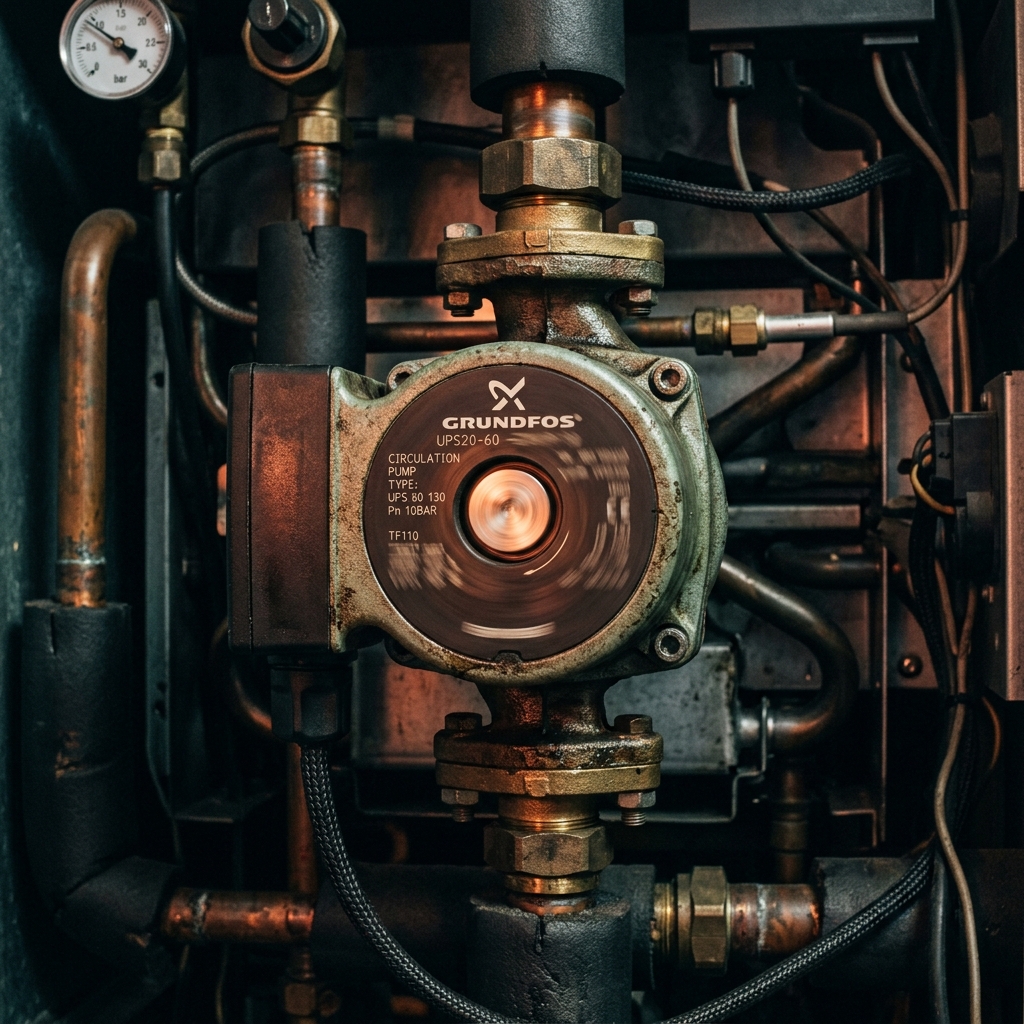

Постоянно работает насос (не отключается)
Полный инженерный анализ причин сбоя, физика процесса, пошаговый алгоритм локализации узла, инструкции по безопасному устранению своими руками и критерии, когда необходим допуск мастера газовой службы.
Экспресс-паспорт неисправности
Первичные проверки за 5 минут перед началом ремонта
Выполните эти 4 базовых действия перед вызовом мастера или разборкой узлов:
Давление теплоносителя
Взгляните на манометр. Давление в остывшем контуре должно быть ровно 1.2–1.5 бар. При давлении ниже 0.8 бар котел будет отключаться или кипеть.
Положение всех кранов
Убедитесь, что запорные краны на трубах подачи и обратки отопления полностью открыты, а кран подпитки плотно затянут от руки.
Электропитание и фазировка
Убедитесь, что напряжение в розетке стабильно (220–230В через стабилизатор). Для фазозависимых плат переверните вилку в розетке на 180°.
Приток воздуха и дымоход
Проверьте приточную вентиляцию в котельной. Зимой осмотрите оголовок коаксиальной трубы на улице — наледь и сосульки нарушают смесеобразование.
Непрерывная, круглосуточная работа встроенного циркуляционного насоса настенного газового котла, когда насос продолжает безостановочно гудеть и прокачивать теплоноситель даже после того, как газовая горелка полностью погасла, вода остыла, а в доме достигнута комфортная температура — частый повод для беспокойства владельцев автономного отопления. Жильцов раздражает постоянный монотонный акустический шум в котельной, они переживают за ускоренный механический износ подшипников насоса и переплату за электроэнергию по счетчику.
В современной котельной теплотехнике режим работы циркуляционного насоса строго регламентирован логикой микропроцессорной платы управления. Существуют штатные сервисные алгоритмы непрерывной циркуляции (например, защита от замерзания при температуре ниже +5 °C, функция антиблокировки ротора, работа по внешнему датчику температуры или заводской режим выбега насоса), однако за этим поведением могут скрываться и аппаратные неисправности: залипание контактов реле насоса на электронной плате (сваривание контактной группы 230 В), отсутствие перемычки комнатного термостата или сбой в цепи контроля пламени. Ниже приведен глубокий технический разбор логики работы насоса и пошаговый алгоритм перевода котла в режим экономичной циклической работы.
Физика и схемотехника управления циркуляционным насосом
В настенных двухконтурных и одноконтурных котлах применяется циркуляционный насос с «мокрым» ротором (мощностью от 65 до 120 Вт). Коммутация питания 230 В на двигатель насоса осуществляется силовым электромагнитным реле, расположенным на печатной плате управления котла (реле OMRON, Finder, Schrack):
- Микроконтроллер подает постоянное напряжение 12 В или 24 В на катушку реле. Сердечник притягивает якорь, замыкая силовые контакты цепи фазы 230 В переменного тока, и насос начинает вращаться.
- При отключении горелки котел обязан активировать режим «постциркуляции» (выбег насоса): насос продолжает работать в течение 3–5 минут для снятия остаточного тепла с раскаленного первичного теплообменника во избежание локального закипания теплоносителя от тепловой инерции металла.
- По истечении времени постциркуляции процессор обесточивает катушку реле, и пружина обязана разомкнуть контакты 230 В. Если контакты реле в результате электрической микродуги при пусковых токах сварились (эффект контактной сварки серебряно-никелевых ламелей AgNi), цепь остается замкнутой навсегда: насос будет крутиться непрерывно годами, даже если котел переведен в режим ожидания (Standby).
Матрица причин непрерывной работы насоса
| Первопричина | Вероятность | Характерные признаки | Метод инструментальной проверки | Способ устранения |
|---|---|---|---|---|
| Заводская сервисная настройка непрерывного режима | 45% | Котел исправен, насос крутится всегда; параметр выбега стоит на «non-stop». | Проверка параметра режима работы насоса в сервисном меню платы. | Переключение параметра насоса на циклический режим или термостат (DIY). |
| Отсутствие комнатного термостата (работа по воде) | 25% | Котел тактует каждые 5 минут, насос работает на длинном выбеге без остановки. | Осмотр клеммной колодки «TA» на плате (установлена заводская перемычка). | Установка комнатного термостата с отключением насоса по воздуху. |
| Сваривание (залипание) силового реле насоса на плате | 18% | Насос крутится даже при выключении котла кнопкой Standby на дисплее! | Прозвонка контактов реле насоса мультиметром на обесточенной плате. | Перепайка реле 24VDC/230VAC на плате управления в сервисе. |
| Активация режима защиты от замерзания (Anti-freeze) | 8% | Насос молотит непрерывно в мороз; датчик NTC показывает температуру ниже +5 °C. | Замер сопротивления датчика NTC подачи и температуры теплоносителя. | Прогрев котельной, замена неисправного датчика NTC (занижает показания). |
| Активирован режим «Теплый пол» | 4% | По инструкции в режиме теплого пола насос обязан работать непрерывно. | Проверка положения конфигурационных переключателей (DIP) на плате. | Перевод DIP-переключателя в радиаторный режим при необходимости. |
Пошаговый DIY алгоритм диагностики и настройки насоса
- Тест кнопки выключения котла (проверка реле): Нажмите кнопку питания (Standby/Off) на фронтальной панели котла, переведя его в дежурный режим. В дежурном режиме горелка выключена.
- Если насос замолчал и остановился — реле на плате абсолютно исправно! Постоянная работа насоса вызвана программными настройками в меню котла. Переходите к шагу 2.
- Если котел выключен кнопкой, на экране ничего нет, но насос продолжает гудеть — залипли силовые контакты реле на плате! Плата требует ремонта специалистом-электронщиком.
- Программная настройка времени выбега (постциркуляции): Зайдите в сервисные настройки вашего котла (по инструкции монтажника). Найдите параметр выбега насоса (например, параметр
d.18в котлах Vaillant/Protherm илиF18в Baxi). Если там установлено значение «0» или «255» (непрерывно) — измените его на комфортные 3–5 минут. Теперь насос будет отключаться через 3 минуты после каждого выключения горелки. - Подключение комнатного термостата: При работе котла строго по температуре теплоносителя насос практически не останавливается, так как паузы между циклами нагрева коротки. При подключении комнатного термостата плата котла переходит в глубокий спящий режим: насос отключается через 3 минуты после достижения заданной температуры воздуха в комнате и молчит часами до следующей команды на обогрев.
Профессиональный сервисный регламент (СП 62.13330 / ВДГО)
Диагностика схемотехники платы и ремонт цепей коммутации
- Выпайка и тестирование электромагнитного реле насоса: Плата демонтируется. Силовое реле выпаивается паяльной станцией. Проверяется сопротивление разомкнутых контактов мегаомметром: при отсутствии напряжения на катушке сопротивление должно быть бесконечным. При сопротивлении 0 Ом (сваривание контактов) реле заменяется на новое высококачественное промышленное реле с серебряно-оловянными контактами (AgSnO2, выдерживающими пусковые броски тока до 80 А).
- Проверка транзисторного ключа управления катушкой (ULN2003): Проверяется управляющий транзисторный массив микросхемы драйвера на предмет пробоя перехода коллектор-эмиттер, удерживающего постоянный сигнал включения реле.
- Проверка датчиков NTC на ложную активацию антизамерзания: Замеряются параметры сенсоров подачи и обратки. Если датчик сместил характеристику и «видит» +3 °C вместо реальных +20 °C, контроллер котла удерживает насос включенным для защиты от разморозки.
Специфика проявления на популярных марках котлов в РФ
- Baxi (Luna 3, Eco Four, Slim): В сервисных параметрах режим насоса задается параметром
F18. На моделях Luna 3 по умолчанию насос может быть запрограммирован на постоянную циркуляцию при работе с выносной климатической панелью для непрерывного замера комнатной температуры. - Vaillant и Protherm: Параметр сервисного меню
d.18задает режим работы насоса: «Eco» (циклический с выбегом 5 минут) или «Comfort» (непрерывный). По умолчанию часто активирован режим Comfort. - Navien (Deluxe, Prime): При работе от штатного выносного пульта в режиме контроля температуры воздуха насос отключается вместе с горелкой. В режиме теплоносителя — работает непрерывно.
- Buderus Logamax U072: Функция сервисного меню
1.3d(выбег насоса). Позволяет выбрать время от 1 до 10 минут либо постоянную работу.
Российские условия эксплуатации
В Российской Федерации непрерывная работа насоса связана со следующими нюансами:
- Использование низкозамерзающих гликолевых теплоносителей: Антифриз имеет в 2–3 раза большую вязкость, чем вода. Пусковые токи двигателя насоса в холодной системе вязкого теплоносителя возрастают в 4–5 раз, что приводит к быстрому подгоранию и свариванию контактов слаботочных реле на плате котла.
- Холодные полы в загородных домах: При наличии монолитных теплых полов непрерывная циркуляция часто оставляется проектировщиками осознанно для исключения температурного расслоения стяжки.
Сводная таблица режимов работы насоса
| Режим работы | Поведение насоса | Потребление электроэнергии | Ресурс оборудования |
|---|---|---|---|
| Циклический с комнатным термостатом | Работает 20 мин / отдых 40 мин | 25 – 35 кВт·ч / месяц (норма) | Максимальный (10–12 лет) |
| Штатный выбег (постциркуляция) | Отключается через 3–5 мин после горелки | 40 – 50 кВт·ч / месяц | Высокий (8–10 лет) |
| Непрерывная работа 24/7 (залипание реле) | Не останавливается никогда | 70 – 90 кВт·ч / месяц (переплата) | Ускоренный износ втулок за 3–4 года |
Часто задаваемые вопросы (FAQ)
С точки зрения гидравлики циркуляционные насосы с мокрым ротором (Grundfos, Wilo) рассчитаны на длительную работу, так как их подшипники непрерывно смазываются и охлаждаются протекающей водой. Однако постоянное вращение вырабатывает механический ресурс графитовых подшипников скольжения в 2–3 раза быстрее, а также накручивает на счетчике до 600–800 кВт·ч лишней электроэнергии в год. Циклический режим работы намного предпочтительнее и экономичнее.
Мощность стандартного котлового насоса составляет около 85–100 Вт. При круглосуточной непрерывной работе (24 часа в сутки) насос потребляет около 2,2 кВт·ч в сутки, что составляет 65–70 кВт·ч в месяц или свыше 500 кВт·ч за отопительный сезон (до 3 000–4 000 рублей чистых потерь на оплату электричества).
Это специальная защитная заводская программа в прошивке платы котла: если летом котел не включался на отопление в течение 24 часов, плата автоматически на 1 минуту включает циркуляционный насос и трехходовой клапан. Это необходимо, чтобы соли жесткости и шлам не зацементировали керамический ротор за время долгого летнего простоя.
Снимите лицевую крышку котла, найдите на плате клеммную колодку с надписью «Room Thermostat» (TA). Снимите установленную там металлическую проволочную перемычку и подключите провода от комнатного термостата. В меню настроек котла активируйте режим управления по внешнему термостату. Теперь насос будет работать строго по команде температуры воздуха в комнате.
Если у вас есть навыки пайки радиоэлектроники, паяльник с отсосом припоя и новое оригинальное реле с аналогичной цоколевкой и параметрами катушки (например, Finder 40.52 на 24VDC), замена реле занимает 15 минут и обходится в 300–500 рублей вместо покупки новой дорогостоящей платы за 15 000–25 000 рублей.
