Обмерзает газовый редуктор
Полный инженерный анализ причин сбоя, физика процесса, пошаговый алгоритм локализации узла, инструкции по безопасному устранению своими руками и критерии, когда необходим допуск мастера газовой службы.
Экспресс-паспорт неисправности
Первичные проверки за 5 минут перед началом ремонта
Выполните эти 4 базовых действия перед вызовом мастера или разборкой узлов:
Давление теплоносителя
Взгляните на манометр. Давление в остывшем контуре должно быть ровно 1.2–1.5 бар. При давлении ниже 0.8 бар котел будет отключаться или кипеть.
Положение всех кранов
Убедитесь, что запорные краны на трубах подачи и обратки отопления полностью открыты, а кран подпитки плотно затянут от руки.
Электропитание и фазировка
Убедитесь, что напряжение в розетке стабильно (220–230В через стабилизатор). Для фазозависимых плат переверните вилку в розетке на 180°.
Приток воздуха и дымоход
Проверьте приточную вентиляцию в котельной. Зимой осмотрите оголовок коаксиальной трубы на улице — наледь и сосульки нарушают смесеобразование.

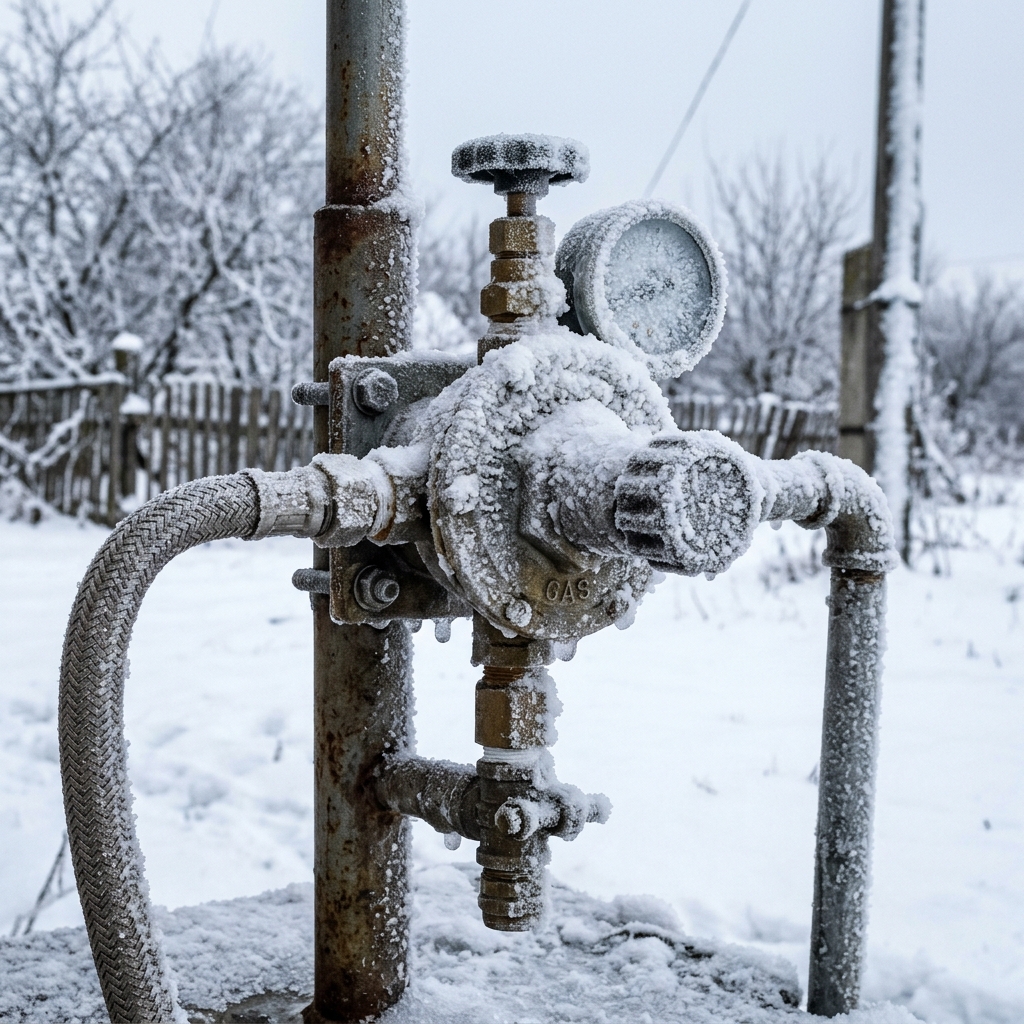

Покрытие газового редуктора (регулятора давления газа РДГК, РДНК или редуктора газгольдера/баллонной группы типа GOK, Cavagna) толстым слоем белого инея, плотной ледяной коркой или сосульками — тревожный физический симптом, с которым сталкиваются владельцы загородных домов в зимний период. В начальной стадии обмерзание может казаться безобидным, однако по мере нарастания льда на подвижных штоках и в полостях атмосферных дыхательных клапанов редуктора подача газа на котел резко снижается. Пламя на горелке начинает пульсировать, отрываться, котел выдает ошибку по отсутствию розжига или срыву пламени (E01 у Baxi, F.28 у Vaillant, 03 у Navien), а в худшем сценарии происходит полный перехват газа льдом с остановкой отопления и риском разморозки дома в 30-градусный мороз.
Обмерзание редуктора — это не просто следствие низкой уличной температуры, а результат действия фундаментального термодинамического закона Джоуля-Томсона: при резком дросселировании (расширении) сжатого газа из зоны высокого давления в зону низкого рабочего давления происходит мгновенное поглощение тепла и падение температуры самого газа. Если в газовой смеси присутствует хотя бы микроскопическая доля водяного конденсата или влаги, эта вода мгновенно кристаллизуется в ледяные пробки и кристаллогидраты, наглухо закупоривая седло клапана редуктора. Ниже изложен профессиональный инженерный протокол безопасного отогрева редуктора, физика процесса и методы предотвращения зимнего обмерзания.
Физика процесса: эффект Джоуля-Томсона и образование газовых гидратов
При редуцировании газа происходит процесс адиабатического дросселирования. Согласно коэффициенту Джоуля-Томсона, для реальных углеводородных газов снижение давления на каждые 10 бар приводит к мгновенному падению температуры газового потока приблизительно на 4–5 °C.
В системах автономного газоснабжения (газгольдер или баллонная установка сжиженного углеводородного газа СУГ):
- Давление насыщенных паров пропан-бутана в резервуаре составляет от 4 до 16 бар (в зависимости от температуры и фракционного состава).
- Редуктор первой и второй ступени снижает это давление до рабочих 20–37 мбар (0,02–0,037 бар) для подачи на бытовой котел. Перепад давления составляет колоссальные 5–15 бар!
- При таком резком расширении температура газа внутри дросселирующего клапана редуктора падает на 20–35 °C ниже температуры окружающего воздуха. Даже если на улице -10 °C, внутри седла редуктора температура падает до -35…-45 °C!
- Если заправленный сжиженный газ не соответствовал ГОСТ 20448-90 (марка ПБТ/ПА) и содержал растворенную влагу, эта вода при -40 °C мгновенно превращается в микрокристаллы льда и газовые гидраты (твердые клатратные соединения углеводородов с водой, похожие на плотный снег), которые налипают на калиброванное седло редуктора, блокируя проход газа.
Матрица причин обмерзания газового редуктора
| Первопричина | Вероятность | Характерные признаки | Метод инструментальной проверки | Способ устранения |
|---|---|---|---|---|
| Высокое влагосодержание в сжиженном газе (СУГ) | 45% | Иней внутри седла, давление на выходе падает до нуля, котел тухнет в морозы. | Замер выходного давления газа манометром после редуктора в динамике. | Ввод изопропилового спирта в резервуар, заправка качественным зимним газом. |
| Превышение расчетной мощности отбора газа | 25% | Редуктор обмерзает при одновременной работе котла, плиты и генератора. | Сравнение суммарного расхода газа (кг/ч) с пропускной способностью редуктора. | Установка редуктора повышенной мощности (например, GOK 12 кг/ч вместо 4 кг/ч). |
| Засорение или обмерзание дыхательного клапана | 15% | Лед на наружном сапуне атмосферной камеры, мембрана заблокирована. | Визуальный осмотр штуцера дыхательного отверстия редуктора. | Отогрев горячей водой, монтаж защитного козырька от снега и сосулек. |
| Высокая доля бутана в зимней смеси СУГ | 10% | Газ перестает испаряться уже при -0.5 °C, редуктор покрыт инеем. | Хроматографический анализ состава газа (зимняя норма: пропан ≥ 70–80%). | Обогрев цокольного ввода или дозаправка чистым пропаном. |
| Попадание жидкой фазы в редуктор (перелив газгольдера) | 5% | Сплошной ледяной панцирь толщиной до 3 см, резкий свист и запах одоранта. | Проверка уровнемера газгольдера (заполнение более 85% недопустимо). | Сброс избытка жидкой фазы через сервисный клапан специализированной службой. |
Пошаговый DIY алгоритм безопасного отогрева редуктора
- СТРОЖАЙШИЙ ЗАПРЕТ НА ОТКРЫТЫЙ ОГОНЬ: Категорически запрещено отогревать газовый редуктор, баллоны и трубы паяльной лампой, газовой горелкой, строительным феном или открытым пламенем! Это смертельно опасное действие, мгновенно приводящее к взрыву паров газа при наличии малейшей микроутечки через уплотнители редуктора.
- Безопасный отогрев горячей водой: Нагрейте ведро воды до 60–80 °C. Возьмите плотную ветошь (старое махровое полотенце), положите ее сверху на обмерзший редуктор и медленно поливайте полотенце горячей водой. Полотенце будет удерживать тепло, плавно и безопасно растапливая ледяную пробку внутри седла клапана. Через 5–10 минут лед растает, и нормальная подача газа на котел восстановится.
- Очистка дыхательного сапуна: Осмотрите отверстие вентиляции атмосферной камеры мембраны (маленькое отверстие с сеточкой сбоку или снизу редуктора). Если оно забито снегом или льдом, аккуратно прочистите его деревянной зубочисткой (не используйте металлическую проволоку, чтобы не проткнуть резиновую мембрану).
- Защита редуктора от осадков: Соорудите над редуктором герметичный козырек или металлический кожух, исключающий прямое попадание капель тающего снега с крыши на корпус регулятора.
Профессиональный сервисный регламент (СП 62.13330 / ВДГО)
Инженерные методы защиты редуцирующих узлов от замерзания
- Монтаж электрического взрывозащищенного подогревателя редуктора: Мастер монтирует на корпус редуктора специальный взрывобезопасный нагревательный пояс или термочехол с саморегулирующимся греющим кабелем (Ex-маркировка 1Ex e II T4). Подогрев поддерживает температуру корпуса редуктора на уровне +10…+15 °C независимо от морозов на улице, полностью предотвращая образование кристаллогидратов.
- Ввод осушающей присадки (изопропанола): При наличии влаги в резервуаре газгольдера инженер через заправочный штуцер вводит осушитель — чистый абсолютированный изопропиловый спирт (из расчета 1 литр спирта на 1000 литров емкости). Спирт связывает влагу, превращая ее в незамерзающий раствор, который безопасно сгорает в топке котла.
- Двухступенчатое редуцирование с заглублением: Для газгольдеров редуктор первой ступени (высокого давления) монтируется непосредственно под землей в крышке резервуара ниже глубины промерзания грунта (+2…+5 °C), а редуктор второй ступени (низкого давления) — на стене дома в утепленном шкафу.
Специфика проявления на популярных марках оборудования в РФ
- Редукторы GOK (Германия): Серии 052 и 054 для газгольдеров оснащаются встроенным ПСК (предохранительно-сбросным клапаном) и ПЗК (запорным клапаном). При обмерзании седла срабатывает ПЗК, отсекая газ до ручного взвода кнопки.
- Редукторы Cavagna Group (Италия, серии 984, 992): Имеют компактные габариты. В российских морозных реалиях требуют обязательного утепления термокожухом при расходе свыше 4 кг/ч.
- Регуляторы РДГК-10, РДНК-400 (магистральный природный газ): Применяются в частном секторе на вводах среднего давления. Обмерзают при повышенной влажности магистрального метана в пиковые морозы, требуя очистки импульсных линий.
- Котлы Baxi, Navien, Protherm: При падении давления из-за обмерзания редуктора тухнут с кодами ошибок отсутствия пламени (E01, 03, F28), при этом многократный перезапуск не помогает, пока не отогрет редуктор.
Российские климатические риски
В климатических условиях РФ обмерзание газовой арматуры провоцируется следующими факторами:
- Заправка летней смесью СУГ в зимний период: Недобросовестные поставщики заправляют газгольдеры дешевым техническим бутаном (до 50–60%), который перестает кипеть и испаряться при температуре ниже -0,5 °C. Чтобы вытянуть остатки газа, редуктор работает с предельным перепадом давления, мгновенно обмерзая.
- Зимние морозы ниже -25 °C: Скорость естественного испарения газа в подземном газгольдере снижается. Резкий отбор газа котлом на полную мощность вызывает глубокое охлаждение всей арматуры.
- Капельная влага в газопроводе: Наличие водяных линз в цокольном вводе приводит к образованию сплошных ледяных пробок в трубе перед котлом.
Сводная таблица параметров и допусков
| Показатель | Норма (стабильная работа) | Предаварийный режим | Критическое обмерзание |
|---|---|---|---|
| Температура корпуса редуктора | > +5 °C | 0 °C … -5 °C (иней) | < -15 °C (ледяной панцирь, стоп газа) |
| Давление газа на выходе из редуктора | 28 – 37 мбар (СУГ) | 20 – 24 мбар (просадка) | < 10 мбар (котел гаснет по аварии) |
| Доля пропана в зимнем СУГ | ≥ 75 – 85% | 60 – 70% | < 50% (летняя смесь, замерзание) |
Часто задаваемые вопросы (FAQ)
При расширении газа внутри редуктора его температура падает до -30…-45 °C из-за дроссельного эффекта Джоуля-Томсона. Металлический корпус редуктора мгновенно охлаждается до отрицательных температур. Влажный наружный воздух, соприкасаясь с ледяным металлом, конденсируется и мгновенно замерзает, покрывая корпус снежной шубой. Сам по себе наружный иней не страшен, но он является индикатором того, что внутри седло клапана охлаждено до экстремальных температур и там замерзает водяной конденсат газа.
Пассивное укутывание утеплителем (минватой, поролоном) без источника тепла абсолютно бесполезно, а часто даже вредно! Редуктор сам по себе генерирует холод при расширении газа. Укутав его теплоизоляцией, вы изолируете его от теплого окружающего воздуха, ускоряя внутреннее вымораживание. Утеплять редуктор имеет смысл только в паре с активным источником тепла — саморегулирующимся греющим кабелем.
Стандартная пропорция: 1 литр чистого технического или изопропилового спирта (крепостью не менее 99%) на каждые 1000 литров объема газгольдера (для резервуара 5000 л требуется 5 литров спирта). Спирт заливается специализированной сервисной бригадой через заправочный пистолет с помощью специального нагнетательного насоса перед очередной заправкой газом.
Крутой кипяток (+100 °C) использовать не рекомендуется, так как резкий температурный шок может вызвать растрескивание тонкой резиновой мембраны или деформацию пластиковых деталей клапана. Оптимальная температура воды для безопасного отогрева — +60…+70 °C. Воду льют не на сам редуктор струей, а на накинутую на него плотную ткань.
В баллоне сжиженный газ находится в жидком состоянии. Чтобы превратиться в пар для питания котла, жидкость должна непрерывно кипеть, поглощая тепло из окружающего воздуха через металлические стенки баллона. Площадь поверхности стандартного 50-литрового баллона мала (испаряет не более 0,5–0,8 кг газа в час). Если мощный котел требует 2–3 кг газа в час, баллон катастрофически переохлаждается, покрываясь льдом снизу доверху. Для котла необходимо объединять в связку (рампу) не менее 4–6 баллонов одновременно.
